آیا اجزای اصلی جعبه توزیع را می شناسید؟

آیا اجزای اصلی جعبه توزیع را می شناسید؟

جعبه توزیع را در جلوی کلید، ترمینال، ماژول حفاظتی و سایر اجزای سیستم الکتریکی باز کنید. هر جزء یک عملکرد واضح را برای تضمین توزیع ایمن و عملکرد پایدار توان به طور مشترک انجام می دهد. در زیر، China Ouyue Electric برای جدا کردن اجزای کلیدی جعبه توزیع و اصل کار آن.

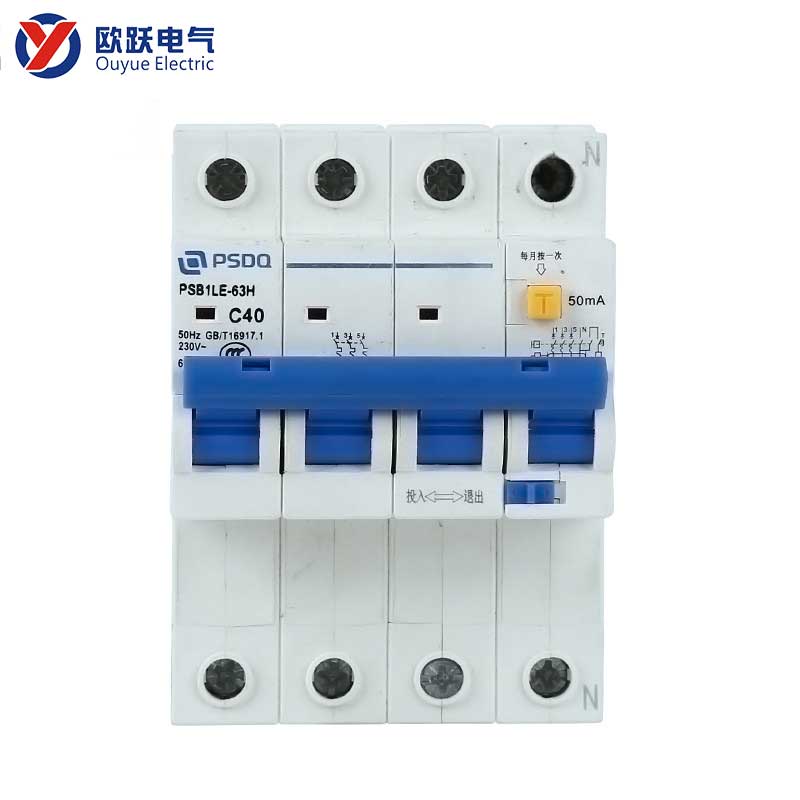

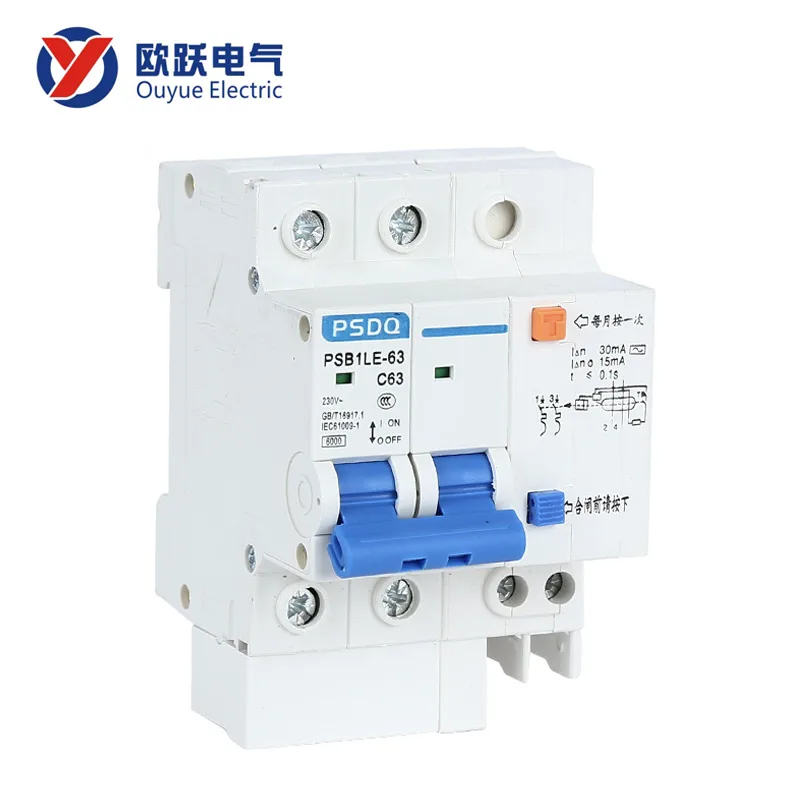

قطع کننده مدار - جزء اصلی حفاظت از مدار

قطع کننده مدار جزء اصلی حفاظت مدار در جعبه توزیع است. عملکرد آن این است که به طور خودکار جریان را در هنگام اضافه بار یا نقص اتصال کوتاه در مدار قطع می کند و از گرم شدن بیش از حد مدار که باعث آسیب تجهیزات یا حوادث ایمنی می شود جلوگیری می کند.

• اصل کار: هنگامی که جریان عبوری از مدار شکن از مقدار نامی تجاوز می کند یا یک اتصال کوتاه رخ می دهد، عنصر حساس حرارتی داخلی یا مکانیزم الکترومغناطیسی دستگاه تریپ را فعال می کند، به طوری که تماس جدا می شود و در نتیجه مدار قطع می شود. پس از عیب یابی، قطع کننده مدار را می توان به صورت دستی تنظیم مجدد کرد تا منبع تغذیه بازیابی شود.
• انواع متداول: قطع کننده مدار حرارتی با استفاده از خم شدن صفحه دو فلزی برای دستیابی به قطع، مناسب برای محافظت در برابر اضافه بار. مدار شکن مغناطیسی به سیم پیچ الکترومغناطیسی متکی است تا در لحظه اتصال کوتاه سریع عمل کند و زمان پاسخ کوتاهتر است. قطع کننده مدار مغناطیسی حرارتی این دو مکانیسم را ترکیب می کند و الزامات پاسخ محافظت از اضافه بار و حفاظت از اتصال کوتاه را در نظر می گیرد که در حال حاضر به طور گسترده در جعبه های توزیع استفاده می شود.

در جعبه توزیع، هر قطع کننده مدار مربوط به یک مدار مستقل برای تحقق بخشیدن به کنترل شنت مدارهای مختلف مانند روشنایی، سوکت و تجهیزات ویژه است که برای عیب یابی و تعمیر و نگهداری روزانه مناسب است.

فیوز - عنصر محافظ جریان اضافه یکبار مصرف

فیوزها هنوز در برخی از سناریوهایی که نیاز به سرعت پاسخ حفاظتی بالایی دارند استفاده می شوند. فیوز یک دستگاه حفاظتی یک بار مصرف است، عملکرد آن قطع کردن مدار خطا در حالت فیوزینگ خود است.

فیوز مجهز به مذاب فلزی است، هنگامی که جریان عبوری از حد بار خود فراتر می رود، مذاب به سرعت فیوز می شود و مدار را قطع می کند. از آنجایی که فرآیند فیوزینگ تقریباً آنی است، فیوزها اغلب برای محافظت از دستگاه‌های الکترونیکی دقیق یا ابزارهای حیاتی استفاده می‌شوند.

دستگاه حفاظت از نوسانات - ماژول ویژه برای سرکوب اضافه ولتاژ گذرا

سیستم منبع تغذیه ساختمان در برابر صاعقه، راه اندازی و توقف تجهیزات بزرگ یا نوسانات شبکه برق آسیب پذیر است که منجر به اضافه ولتاژ گذرا می شود. نقش دستگاه حفاظت از نوسانات (SPD) تخلیه سریع این اضافه ولتاژ به انتهای زمین، محدود کردن ولتاژ پورت دستگاه و در نتیجه محافظت از تجهیزات الکتریکی است.

با توجه به تفاوت محل نصب و سطح حفاظت، SPD را می توان به سه دسته اصلی تقسیم کرد:

محافظ رعد و برق نوع 1: نصب شده در کابین خط ورودی اصلی، برای محافظت از صاعقه مستقیم یا موج قوی وارد شده توسط خطوط خارجی استفاده می شود.

نوع 2 SPD: تنظیم در جعبه توزیع برای سرکوب اضافه ولتاژ عملیات ناشی از شروع و توقف تجهیزات پرقدرت در ساختمان.

نوع 3 SPD: در سوکت ترمینال یا انتهای جلوی تجهیزات نصب می شود که محافظت خوبی را برای یک تجهیزات دقیق فراهم می کند.

Ou Yue را انتخاب کنید، رشته را انتخاب کنید

China Ouyue Electric Co., Ltd. دارای بیش از ده سال انباشت فناوری در زمینه تولید جعبه های توزیع فلزی است، محصولاتی که سناریوهای مسکونی، تجاری و صنعتی را پوشش می دهند.

ما نه تنها محصولات جعبه توزیع استاندارد را ارائه می دهیم، بلکه با توجه به نیازهای مشتری در پیکربندی اجزا، ساختار جعبه، سطح حفاظت و سایر جنبه های تولید سفارشی، برای برآورده کردن الزامات ایمنی محیط های مختلف برق.

از آمدن مشتریان جدید و قدیمی استقبال کنیدمشاوره و خرید، Ouyue Electric مایل به ارائه محصولات و خدمات حرفه ای برای ایمنی برق شما است تا تضمینی قابل اعتماد ارائه دهد.
