جعبه توزیع در فضای باز فصل رعد و برق چگونه از صاعقه محافظت کنیم؟ تجزیه و تحلیل طراحی میله مسی زمین شده و حفاظت از نوسانات جعبه توزیع فولاد ضد زنگ

I. صاعقه نه تنها سقف را شکاف می دهد -- چرا جعبه های توزیع در فضای باز نیاز به حفاظت در برابر صاعقه دارند؟

هنگامی که رعد و برق به ساختمانی یا زمین مجاور برخورد می کند، جریان آنی می تواند به بزرگی هایی از ده ها کیلو آمپر تا صدها کیلو آمپر برسد. این جریان بزرگ از طریق دو مسیر اصلی جعبه های توزیع در فضای باز را تهدید می کند:

1. برخورد مستقیم صاعقه: صاعقه مستقیماً بر جعبه توزیع یا کابل های متصل تأثیر می گذارد. در حالی که احتمال این سناریو کم است، پس از وقوع، تجهیزات داخلی جعبه توزیع تقریباً به طور آنی از بین می رود.

2. صاعقه القایی و موج برق شبکه: یک سناریوی بسیار رایج‌تر زمانی رخ می‌دهد که صاعقه به یک خط برق دور یا کابل ارتباطی برخورد می‌کند و یک اضافه ولتاژ ایجاد می‌کند که در امتداد هادی به جعبه توزیع پخش می‌شود. به طور متناوب، برخورد صاعقه به زمین مجاور باعث ایجاد اضافه ولتاژ بر روی کابل های ورودی و خروجی جعبه توزیع از طریق پالس های الکترومغناطیسی شدید می شود. این ولتاژ افزایشی «انتقال غیرمستقیم» می‌تواند به چندین هزار ولت برسد، که بسیار بیشتر از ولتاژ مقاومت قطعات الکترونیکی معمولی است، تخته‌های مدار را شکسته و ماژول‌های برق را فوراً می‌سوزاند.

در سناریوهای کاربردی شامل جعبه‌های توزیع نظارت بر امنیت در فضای باز، جعبه‌های توزیع ایستگاه شارژ و جعبه‌های توزیع ایستگاه پایه ارتباطی، تجهیزات داخلی دارای ارزش دارایی بالا و الزامات سختگیرانه برای منبع تغذیه مداوم هستند. بنابراین، حفاظت در برابر صاعقه یک عملکرد کمکی اختیاری نیست، بلکه یک الزام طراحی الزامی است.

II.سیستم زمین از جعبه توزیع فولاد ضد زنگ - پایه پایه حفاظت در برابر صاعقه

جعبه توزیع فولاد ضد زنگ به عنوان یکپیوند حیاتی در سیستم های حفاظت در برابر صاعقه و زمین، با هسته آن اجزا به شرح زیر است:

1. میله مسی زمین: پیوند همگرایی برای همه سیم های زمین حفاظتی

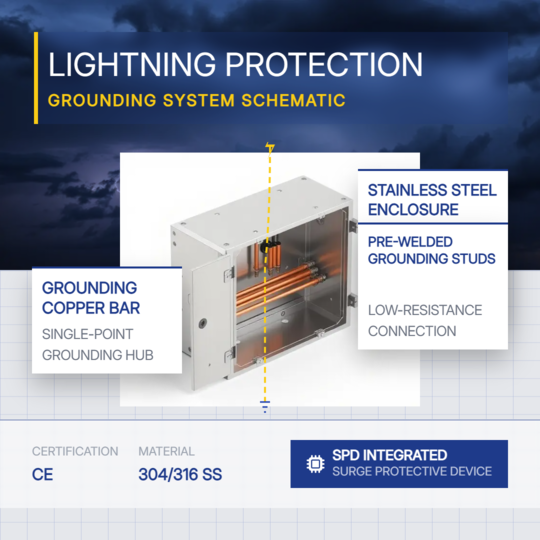

میله مسی زمین نصب شده در داخل جعبه توزیع هسته سیستم زمین کامل جعبه است. این سیم زمین اختصاص داده شده از صاعقه گیر، سیم زمین از محفظه جعبه، و سیم های اتصال زمین حفاظتی تمام تجهیزات متصل قبل از اتصال به شبکه زمین، همه در این اتصال همگرا می شوند از طریق سیم اصلی زمین این میله مسی از برنج ساخته شده است که هدایت الکتریکی عالی و مقاومت در برابر خوردگی را ارائه می دهد. مقایسه کرد با میله های آهنی گالوانیزه، میله های برنجی پس از خدمات طولانی مدت خورده نمی شوند. و مقاومت تماس آنها بدون افزایش در طول زمان ثابت می ماند.

ارزش عملکردی کلیدی زمین میله مسی در سیستم های حفاظت در برابر صاعقه با هم تراز است اصل "زمین کردن یک نقطه": همه زمینه های حفاظتی تجهیزات در یک مکان همگرا شوند که از آسیب ثانویه به تجهیزات جلوگیری می کند ناشی از تفاوت های پتانسیل ناشی از چندین نقطه زمین پراکنده است. در جریان تخلیه آنی رعد و برق، در کوتاه مدت بالا است پتانسیل روی میله مسی زمین تشکیل می شود. با این حال، اگر محفظه ها و پایه های سیگنال تمام تجهیزات متصل از نظر الکتریکی دارای پتانسیل برابر هستند با اتصال به این میله مسی، هیچ تفاوت پتانسیل خطرناکی ایجاد نخواهد شد بین قطعات مختلف تجهیزات

2. محفظه جعبه فولادی ضد زنگ: بدنه برابر با پتانسیل ذاتی

بدنه جعبه فولاد ضد زنگ 304 برقی است رسانا به عنوان یک ساختار یکپارچه هنگامی که محفظه جعبه قابل اعتماد است با اتصال به میله مسی زمین، کل جعبه یک پتانسیل برابر را تشکیل می دهد بدن با جلوه قفس فارادی. حتی اگر میدان الکترومغناطیسی خارجی به شدت تغییر می کند، محیط الکترومغناطیسی داخل جعبه باقی می ماند نسبتا پایدار محفظه جعبه نیز درجه خاصی از محافظ و تضعیف پالس های الکترومغناطیسی داخلی. در همین حال، بدنه جعبه با پتانسیل یکسان این اطمینان را می دهد که پرسنل عملیاتی این کار را نکنند خطرات شوک الکتریکی را متحمل شوید [در صورت نقص عایق سیستم].

III. بازرسی قبل از بارش باران -سه موضوع در مورد سیستم حفاظت از صاعقه توزیع در فضای باز جعبه ها

برای جعبه های توزیع در فضای باز در حال حاضر قرار داده شده است در راه اندازی، توصیه می شود که پرسنل بهره برداری و نگهداری بازرسی های زیر را قبل از رسیدن رعد و برق انجام دهید دوره پرخطر:

1. بازرسی بصری زمین اتصالات:

بررسی کنید که آیا تمام پایانه های روی میله مسی اتصال به زمین هستند یا خیر به طور ایمن بسته شود، چه لایه عایق سیم زمین باشد دست نخورده، و اینکه آیا سطح میله مس دارای اکسیداسیون شدید یا زنگ زدگی است. در صورت مشاهده هرگونه شلی، فوراً آن را سفت کنید. در صورت وجود خوردگی پیدا شد، فوراً جزء مربوطه را جایگزین کنید.

2. مقاومت زمین اندازه گیری:

 از یک تستر تخصصی مقاومت زمین برای اندازه گیری استفاده کنید مقاومت زمینی الکترود اصلی زمین جعبه توزیع. اگر مقدار اندازه گیری شده از 10 اهم بیشتر شد، الکترود زمین را بررسی کنید خوردگی، شکستگی، یا بررسی کنید که آیا خاک اطراف بیش از حد خشک است یا خیر. الکترودهای زمینی اضافی اضافه کنید یا از عامل کاهنده مقاومت استفاده کنید مورد نیاز است.

3.بازرسی وضعیت SPD:

بیشتر SPD ها مجهز به یک پنجره نشانگر وضعیت هستند که در آن سبز رنگ عادی را نشان می دهد عملکرد و قرمز نشان دهنده یک خطا است که نیاز به تعویض دارد. SPD ها به تدریج خواهند شد پس از جذب موج های متعدد تخریب می شود. هنگامی که پنجره وضعیت قرمز می شود، آن را نشان می دهد که وریستور داخلی از کار افتاده است و باید در a جایگزین شود به موقع؛ در غیر این صورت، عملکرد حفاظت در برابر صاعقه از کار خواهد افتاد به طور معمول عمل کند.

IV: OUYUE Electrical سفارشی سازی سریع را فراهم می کند جعبه های توزیع ضد باران در فضای باز

راه حل قابل اعتماد حفاظت از صاعقه برای جعبه های توزیع در فضای باز از سطح ساختاری استاندارد سرچشمه می گیرد طراحی محفظه، شامل اتصال هم پتانسیل از میله مسی به محفظه فولاد ضد زنگ و همچنین مسیر از پیچ های اتصال زمین از قبل نصب شده تا پایه نصب SPD. اویو جعبه های توزیع فولاد ضد زنگ الکتریک مجهز به ساختاری هستند سیستم زمین در کارخانه، ارائه یک پایه استاندارد و قابل اعتماد پلت فرم برای ساخت حفاظت از صاعقه، عملیات روزانه، و نگهداری برای کاربران نهایی

 پس از تایید نقشه های محصول، محصولات نهایی را می توان برای توزیع در 7 روز تقویمی تحویل داد. چه به یک پیکربندی استاندارد نیاز داشته باشید یا یک رعد و برق کاملا سفارشی شده راه حل حفاظت، لطفا مشخصات فنی خود را ارسال کنید، و ما انجام خواهیم داد به سرعت توصیه های راه حل و تولید نمونه را به شما ارائه می دهد جدول زمانی
