با گرم شدن زیرساخت های جهانی، چگونه می توان استانداردهای توزیع برق برای سایت های ساخت و ساز را حفظ کرد؟ Ouyue Electric جعبه دودری چپ و راست بیرونی از جنس استنلس استیل با محافظت بالا راه اندازی کرده است.

I. چرا جعبه توزیع در سایت های ساختمانی باید نارنجی باشد؟

در سایت های ساختمانی، رنگ نارنجی قابل توجه هرگز فقط برای ظاهر خوب نیست - این یک سیگنال ایمنی است. استانداردهای ایمنی برای سایت های ساخت و ساز در کشورهای مختلف عموماً ایجاب می کند که تجهیزات توزیع برق موقت از رنگ های هشدار بسیار قابل تشخیص استفاده کنند و به اپراتورها و رانندگان مکانیکی این امکان را می دهد تا مکان منبع برق را در یک نگاه در محیط های پیچیده شناسایی کنند و در عین حال به افراد غیرحرفه ای نیز هشدار می دهد که دوری کنند.

اینجعبه دو در چپ و راست بیرونی فولاد ضد زنگ با درب های چپ و راستبه طور ویژه برای سایت های ساختمانی طراحی شده است که با رنگ صنعتی نارنجی در فضای باز پوشانده شده است و دارای سه عملکرد عملی است: اول، دارای تشخیص بالا و مطابق با استانداردهای رنگ برای هشدارهای ایمنی در سایت های ساختمانی است. ثانیا، پوشش پودری پلی استر درجه بیرونی در برابر پیری اشعه ماوراء بنفش مقاوم است و پس از قرار گرفتن طولانی مدت در معرض نور خورشید محو یا پودر نمی شود. ثالثاً مواد پایه از فولاد ضد زنگ 304 ساخته شده است.

حتی اگر پوشش به طور تصادفی در هنگام برآمدگی های محل ساخت و ساز خراشیده شود، خود ماده پایه زنگ نخواهد زد. این مزیتی است که جعبه های سنتی با پوشش پودر آهنی نمی توانند با آن مطابقت داشته باشند.

II. ساختار افقی دو درب: برای سیم کشی و نگهداری مکرر در سایت های ساخت و ساز طراحی شده است

برخلاف جعبه‌های توزیع عمودی سنتی، این جعبه دودری چپ و راست فولادی ضد زنگ با درهای چپ و راست ساختار جعبه افقی مربعی را اتخاذ می‌کند. این دستگاه دارای یک صفحه شیبدار ضد باران در قسمت بالایی است که می تواند به طور موثری از تجمع آب باران در قسمت بالایی و نفوذ به داخل جعبه جلوگیری کند. رویه شیبدار و بدنه اصلی جعبه از همان ورق فولادی ضد زنگ ساخته شده است که با خمش CNC به صورت یک تکه بدون درز جوشی شکل می گیرد و به این ترتیب خطر نشتی در قسمت بالایی از نظر ساختاری حذف می شود.

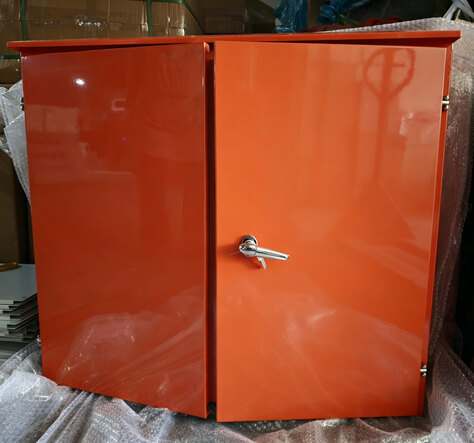

این محفظه دارای طراحی دو درب با درهای چپ و راست است که می توانند به طور مستقل باز شوند. این به برق‌کاران اجازه می‌دهد تا هنگام سیم‌کشی یا انجام تعمیرات، فقط درب سمت کار را باز کنند، در حالی که طرف مقابل را بسته نگه دارند تا ورود گرد و غبار و رطوبت به حداقل برسد. پیکربندی دو درب همچنین فضای کاری بیشتری را فراهم می کند و به ویژه برای پروژه های ساختمانی که نیاز به تنظیمات مکرر پیکربندی مدار دارند، مناسب است.

درب اصلی سمت راست مجهز به قفل دستگیره ای با روکش کروم برای قفل ایمن، جلوگیری از دسترسی غیرمجاز یا اتصالات نامناسب است. یک نوار آب بندی پیوسته ضد آب در امتداد لبه در تعبیه شده است که از مواد فوم سلول بسته EPDM ساخته شده است که قابلیت ارتجاعی پایدار را در دوره های طولانی در دمای 40- تا 120 درجه سانتی گراد حفظ می کند و عملکرد قابل اعتماد را حتی در محیط های ساختمانی خشن که در معرض آفتاب، باران، و حفاظت از درجه حرارت شدید IP6 با نوسانات درجه حرارت IP6 در سراسر جهان است، تضمین می کند. لولای در از لولاهای فولادی ضد زنگ استفاده می کند که باز و بسته شدن صاف را در مقابل زنگ زدگی امکان پذیر می کند. چندین سوراخ ورودی/خروجی کابل از قبل در پایین محفظه تعبیه شده است که هرکدام با گیره های لاستیکی برای محافظت از عایق کابل در برابر بریدگی لبه های فلزی و در عین حال مقاومت موثر در برابر گرد و غبار و آب نصب شده اند.

III. جزئیات پیکربندی داخلی: یک جعبه الکتریکی توزیع ثانویه که استانداردهای ایمنی را برآورده می کند

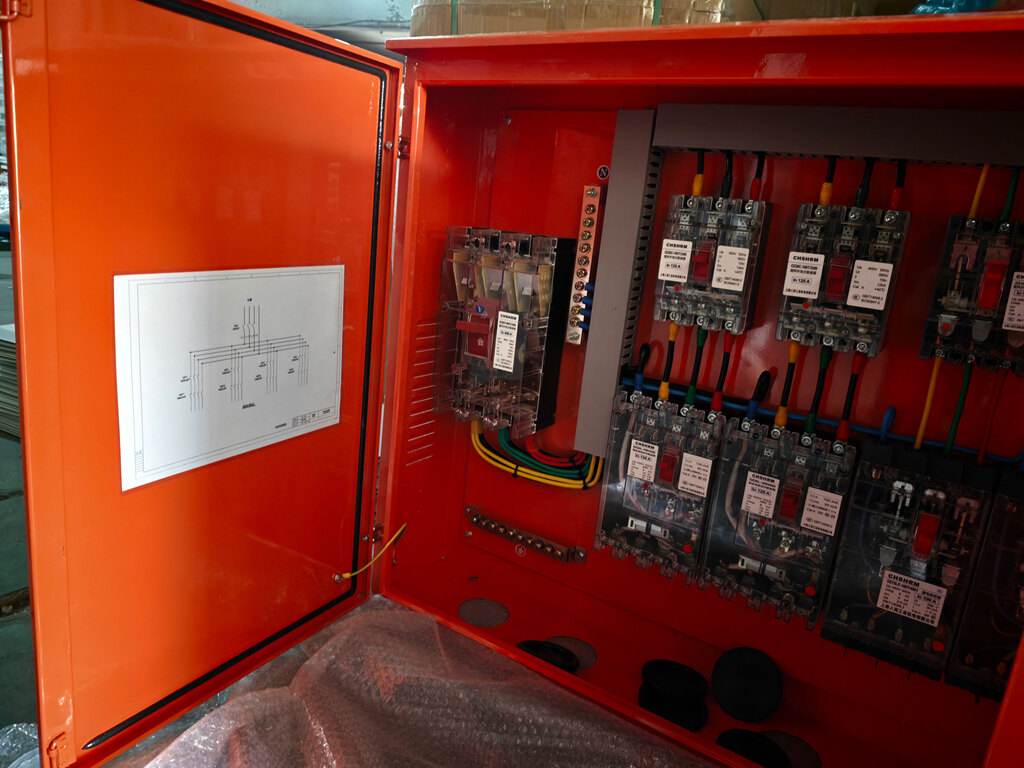

هنگامی که درهای دوتایی باز می شوند، پیکربندی الکتریکی داخل جعبه دودری چپ و راست فولاد ضد زنگ به طور کامل نمایش داده می شود. تمام انتخاب اجزا و روش های سیم کشی با مقررات ایمنی برای استفاده موقت از برق در سایت های ساخت و ساز مطابقت دارد.

مدار اصلی: سوئیچ اصلی 400A، نقاط شکست قابل مشاهده ایمنی قطع برق را تضمین می کند

یک قطع کننده مدار شفاف با محفظه پلاستیکی در انتهای خط ورودی سمت چپ به عنوان کلید اصلی، با جریان نامی 400A و عملکردهای حفاظتی دوگانه برای اضافه بار و اتصال کوتاه نصب شده است. طراحی پوسته شفاف امکان مشاهده مستقیم وضعیت باز و بسته شدن کنتاکت‌های داخلی را فراهم می‌کند و به یک "نقطه شکست قابل مشاهده" دست می‌یابد - قبل از تعمیر و نگهداری، برق‌کارها می‌توانند به صورت بصری تایید کنند که مدار اصلی به طور کامل قطع شده است بدون اینکه به چراغ‌های نشانگر برای قضاوت تکیه کنند.

سیم های سه فاز زرد، سبز و قرمز، سیم خنثی آبی و سیم زمین دو رنگ زرد-سبز همگی زیر کلید اصلی متصل می شوند. همه با رنگ های استاندارد ملی متمایز می شوند و سیم کشی مرتب و استاندارد است. کابل ها سازماندهی شده و از طریق سینی کابل برای جلوگیری از تلاقی و بی نظمی، خطر اتصال کوتاه ناشی از اصطکاک خط را کاهش می دهند.

حفاظت از شاخه: قطع کننده مدار در بالا، دستگاه جریان باقیمانده (RCD) در پایین - هر دستگاه با کلید و RCD خاص خود.

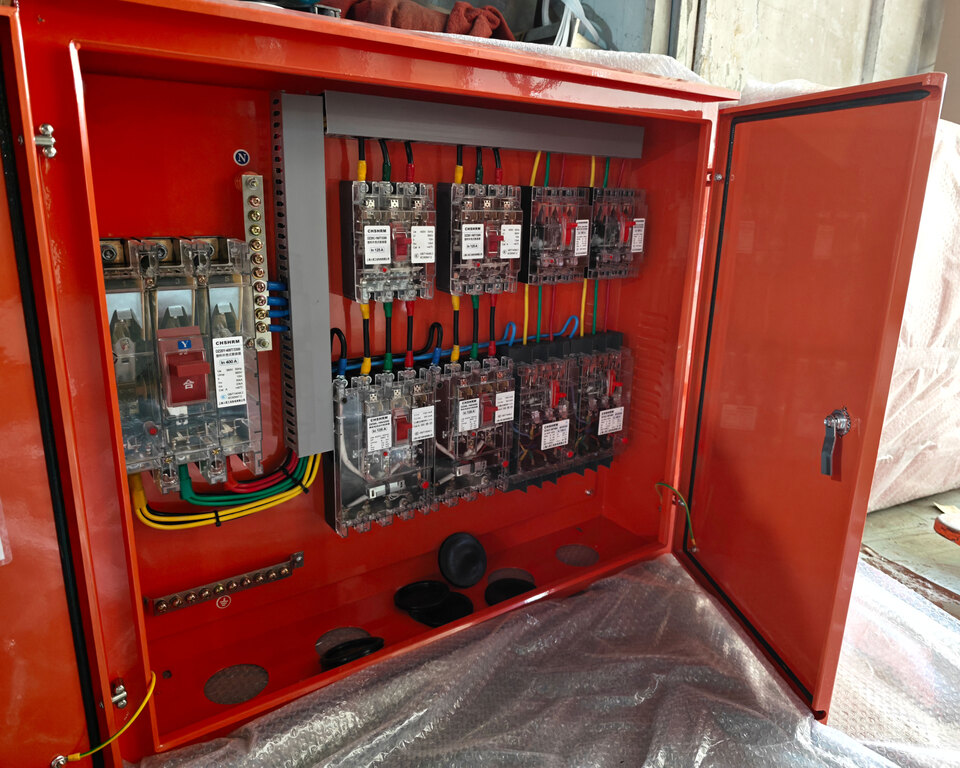

در سمت راست کلید اصلی، مدار به دو ردیف تقسیم می‌شود: ردیف بالایی شامل قطع کننده‌های مدار انشعاب است، در حالی که ردیف پایین شامل قطع کننده‌های مدار با محافظ جریان باقیمانده داخلی (RCD) است که به پیکربندی استاندارد "یک ماشین، یک سوئیچ، یک RCD" دست می‌یابد. هر دستگاه ساخت و ساز به طور مستقل به یک قطع کننده مدار و RCD اختصاصی متصل است. اگر هر دستگاهی با جریان نشتی یا اضافه بار مواجه شود، فقط آن مدار خاص قطع می‌شود و دستگاه‌های دیگر تحت تأثیر قرار نمی‌گیرند.

سوئیچ انشعاب معمولاً 125A درجه بندی می شود و آن را با تجهیزات ساختمانی با سطوح مختلف قدرت سازگار می کند - از ابزارهای الکتریکی کوچک گرفته تا جوشکارهای پرقدرت و منبع تغذیه جرثقیل برجی - که امکان پیکربندی انعطاف پذیر را فراهم می کند. تمام قطع کننده های مدار انشعاب دارای محفظه های شفاف هستند که امکان بازرسی بصری وضعیت تماس هر مدار را از طریق پانل شفاف بدون نیاز به قطع برق یا باز کردن محفظه در طول بازرسی های معمولی فراهم می کند.

سیستم زمین: میله خنثی مستقل و میله زمین، سیستم پنج سیم سه فاز TN-S

جعبه مجهز به میله های سیم خنثی مستقل (نوار N) و میله های زمین (میله های PE) است که به ترتیب برای سیم کشی متمرکز سیم خنثی و سیم زمین محافظ استفاده می شود. این طراحی حفاظت از زمین قابل اعتماد را تضمین می کند و با استاندارد مصرف برق پنج سیم سه فاز TN-S مطابقت دارد - در کل سیستم، سیم خنثی محافظ (PE) و سیم خنثی کار (N) کاملاً از هم جدا شده اند و بدنه تجهیزات همیشه در حالت ایمن زمین قرار دارد.

سمت داخلی درب جعبه با یک نمودار شماتیک سیستم الکتریکی روشن چسبانده شده است، که جهت مدار و پیکربندی سوئیچ را مشخص می کند، که برای برقکارها راحت است تا به سرعت عیوب را شناسایی کنند و همچنین تیم های مختلف را قادر می سازد تا به سرعت ساختار سیستم را هنگام کار متناوب درک کنند.

طراحی اتلاف حرارت: سوراخ های اتلاف حرارت روی صفحات جانبی افزایش دمای عملیاتی را کاهش می دهد

پانل های جانبی جعبه با مجموعه های متعدد سوراخ های اتلاف گرما طراحی شده اند که کانال های همرفت هوای طبیعی را تشکیل می دهند. این می تواند گرمای داخلی را در حین کار مداوم تجهیزات متابولیزه کند و دمای عملکرد اجزا را کاهش دهد. فضای داخلی سوراخ های دفع گرما مجهز به شبکه های ضد حشرات است تا از ورود حشرات و ایجاد اتصال کوتاه جلوگیری کند و همچنین از سرازیر شدن مقدار زیادی گرد و غبار ساختمانی به داخل جلوگیری کند.

IV. با تسریع ساخت و ساز زیرساخت های جهانی، توسعه بازار جعبه های توزیع سایت ساخت و ساز نیز سرعت می گیرد

راه اندازی این جعبه دودری چپ و راست فولاد ضد زنگ در فضای باز، همزمان با مرحله جدیدی از توسعه زیرساخت های جهانی شتابان است. سیاست‌ها و سرمایه‌گذاری‌ها در چندین اقتصاد بزرگ باعث رشد پایدار تقاضا برای تجهیزات توزیع برق در سایت‌های ساختمانی می‌شوند:

ایالات متحده آمریکا:بر اساس قانون سرمایه گذاری زیرساخت و مشاغل که در سال 2021 امضا شد، ایالات متحده قصد دارد 1.2 تریلیون دلار در یک دوره هشت ساله در زمینه هایی مانند جاده ها، پل ها، حمل و نقل عمومی، راه آهن، فرودگاه ها، بنادر، شبکه های برق و پهنای باند سرمایه گذاری کند. این ابتکار زیرساخت در مقیاس بزرگ به معنای تقاضای قابل توجهی برای برق موقت در سایت‌های ساخت‌وساز است، و جعبه‌های توزیع محل سازگار را قبل از شروع هر پروژه ضروری می‌کند.

خاورمیانه:پروژه های فوق العاده مانند شهر آینده NEOM عربستان سعودی، توسعه گردشگری دریای سرخ و توسعه شهری دبی همچنان به پیشرفت خود ادامه می دهند. سایت‌های ساختمانی در سراسر منطقه معمولاً با چالش‌های شدید محیطی از جمله دماهای بالا، طوفان‌های شن و تشعشعات شدید فرابنفش مواجه هستند که تقاضاهای بالاتری را بر درجه‌بندی حفاظت محفظه‌های الکتریکی، مقاومت در برابر آب و هوا و مکانیسم‌های قفل ایمن تحمیل می‌کنند.

آسیای جنوب شرقی:کشورهایی مانند ویتنام، اندونزی و فیلیپین در حال سرعت بخشیدن به فرآیندهای صنعتی شدن و شهرنشینی خود هستند و پروژه‌های زیربنایی از جمله پارک‌های صنعتی، بنادر و بزرگراه‌ها در تعداد زیادی راه‌اندازی می‌شوند. تجهیزات توزیع برق در سایت های ساخت و ساز در این بازارها در حال ارتقاء از استانداردهای پایین به بین المللی است که به طور قابل توجهی تقاضا برای جعبه های توزیع با حفاظت بالا و سازگار را افزایش می دهد.

اروپا:پروژه‌های زیرساختی «دروازه جهانی» اتحادیه اروپا و پروژه‌های اتصال با کشورهای غیر اتحادیه اروپا به پیشرفت خود ادامه می‌دهند، در حالی که انتظارات برای بازسازی اوکراین بیشتر تقاضا برای تجهیزات توزیع موقت برق در بازار ساخت و ساز اروپا را افزایش می‌دهد. گواهینامه CE و رتبه حفاظتی IP65 الزامات اساسی برای ورود به پروژه های ساختمانی اروپایی است. جعبه دودر چپ و راست فولاد ضد زنگ Ouyue Electric قبلاً گواهینامه CE را دریافت کرده و آزمایش IP65 را گذرانده است و به آن مزیت حرکت اول را در انطباق داده است.

با توجه به مؤسسات تحقیقاتی صنعت، انتظار می‌رود که هزینه‌های جهانی تجهیزات الکتریکی در بخش ساخت‌وساز با نرخ متوسط ​​سالانه تقریباً 5 تا 6 درصد رشد کند و اندازه بازار پیش‌بینی می‌شود تا سال 2028 از 80 میلیارد دلار فراتر رود.

V. با محصولات منطبق، وارد بازار جهانی توزیع برق سایت ساخت و ساز شوید

چه یک پیمانکار مهندسی چینی که در پروژه‌های زیرساختی خارج از کشور فعالیت می‌کند یا یک توزیع‌کننده تجهیزات توزیع برق در بازارهای محلی، Ouyue Electric می‌تواند جعبه دودری چپ و راست فولادی ضد زنگ را در اختیار شما قرار دهد که با استانداردهای ایمنی بین‌المللی سایت مطابقت دارد و از قابلیت‌های تولید کارخانه ما و گواهی انطباق استفاده می‌کند.

پس از تایید نقشه های محصول، محصول نهایی را می توان تنها در عرض 7 روز تحویل داد.لطفاً نیازمندی‌های الکتریکی پروژه یا مشخصات محفظه خود را برای ما ارسال کنید، و ما خدمات بسته کاملی شامل راه‌حل‌های پیکربندی الکتریکی، اسناد گواهی‌نامه و زمان‌بندی نمونه‌سازی سریع را به شما ارائه می‌کنیم.
