عکس های واقعی تولید انبوه جعبه توزیع ضد باران فولاد ضد زنگ سفید رنگ شده با اسپری: از اسپری بدنه جعبه، پخت نوار لاستیکی ضد آب تا تجزیه و تحلیل کامل ساختار داخلی

I. بدنه جعبه اسپری شده و منتظر مونتاژ پانل درب است

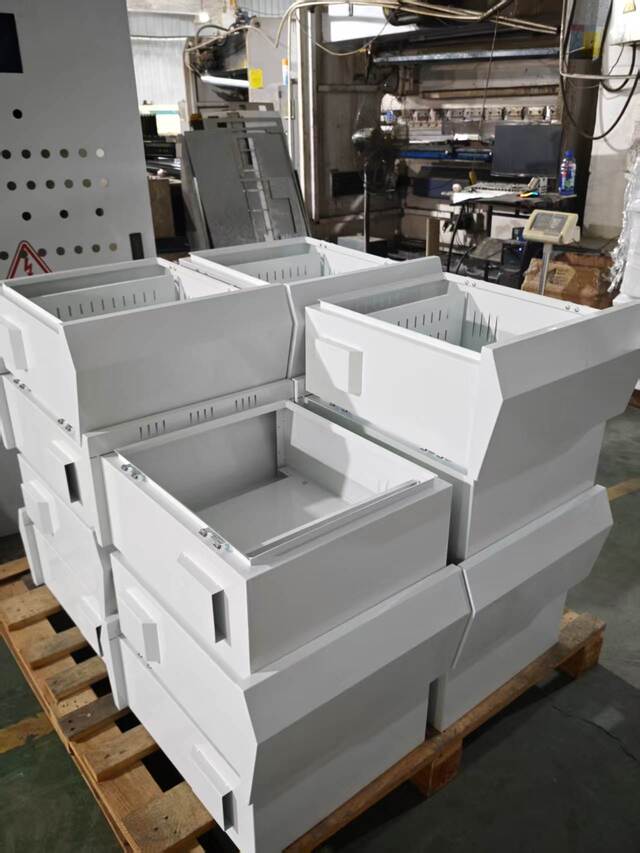

در اولین عکس واقعی، ده‌ها بدنه جعبه فولادی ضد زنگ سفید که اسپری شده‌اند، لایه به لایه روی هم قرار گرفته‌اند و منتظر هستند تا نوارهای لاستیکی پانل در قبل از مونتاژ نهایی خشک شوند. هر سطح جعبه با یک پوشش پودری الکترواستاتیک سفید یکنواخت و ریز پوشیده شده است. گوشه ها به طور منظم خم شده و جوش ها صاف و پر هستند.

این دسته از جعبه ها از فولاد ضد زنگ 304 به عنوان ماده پایه ساخته شده است و با پودر الکترواستاتیک سفید درجه بیرونی پوشیده شده است. پوشش سفید دارای عملکردهای عملی در سناریوهای فضای باز است - سطح رنگ روشن تابش گرمای نور خورشید را منعکس می کند. در محیط با دمای بالا در تابستان، دمای سطح جعبه سفید می تواند 8 تا 12 درجه سانتیگراد کمتر از جعبه خاکستری تیره باشد که به کاهش افزایش دمای داخل جعبه و افزایش طول عمر قطعات کمک می کند. به همین دلیل است که جعبه های توزیع در فضای باز در بازارهای اروپا و خاورمیانه عموماً پوشش سفید را ترجیح می دهند.

II. نوار لاستیکی ضد آب برای پانل درب نصب شده است. پس از پخت، می توان آن را مونتاژ کرد

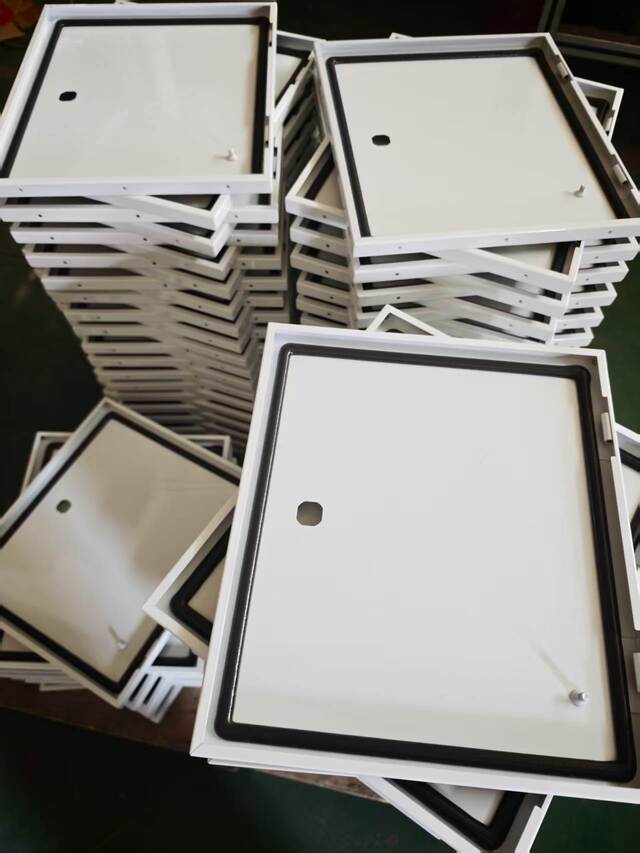

تصویر دوم پانل های درب را که با این دسته از جعبه ها مطابقت دارند را ثبت می کند. پانل درب با اسپری سفید تکمیل شده است و نوارهای لاستیکی ضد آب مشکی مداوم در لبه ها تعبیه شده است. در حال حاضر در مرحله پخت نوار لاستیکی و ثابت ایستاده است. نوار لاستیکی از مواد فوم سلول بسته EPDM (لاستیک مونومر اتیلن پروپیلن دی ان) ساخته شده است. از طریق دستگاه چسب اختصاصی داخل شیار آب بندی سمت داخلی درب جعبه تعبیه شده و کل دایره بدون هیچ گونه شکستگی مهر و موم می شود.

دلیل اجازه دادن به نوار درزگیر برای نشستن و خشک شدن پس از نصب این است که پس از جاسازی، چسب در پشت نوار EPDM به زمان کافی برای اتصال کامل با شیار فولاد ضد زنگ نیاز دارد و از لایه برداری یا تاب برداشتن بعدی جلوگیری می کند. علاوه بر این، استرس داخلی در طول فشرده سازی و درج در نوار ایجاد می شود. اجازه دادن به آن را برای استراحت مواد را قادر می سازد تا حالت ارتجاعی طبیعی خود را بازیابند و از ناهمواری سطح ناشی از آزاد شدن تنش پس از مونتاژ جلوگیری کنند.

پس از خشک شدن هر دسته از نوارهای آب بندی پانل درب، بازرسان کیفیت به طور تصادفی صافی سطح آب بندی و قوام مجدد نوار را بررسی می کنند.

قبل از ارسال، کل جعبه ها تحت آزمایش باران یا نمونه گیری هوابندی IP65 قرار می گیرند تا بررسی شود که عملکرد آب بندی مطابق با استانداردها است. نوارهای آب بندی فوم دار سلول بسته EPDM انتخاب شده توسط Ouyue Electric دارای محدوده دمای عملیاتی طولانی مدت از -40 درجه سانتیگراد تا 120 درجه سانتیگراد هستند و خواص برگشتی و آب بندی پایدار را حتی پس از سالها قرار گرفتن در معرض نور خورشید و باران در فضای باز حفظ می کنند.

III. جداسازی اجزای ساختاری داخلی جعبه توزیع فولاد ضد زنگ

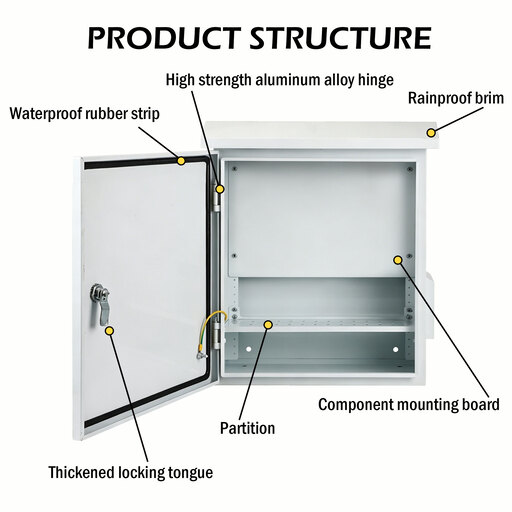

تصویر سوم ساختار داخلی یک دستگاه کاملاً مونتاژ شده را نشان می دهدجعبه توزیع ضد باران در فضای باز از جنس استنلس استیل. پنج جزء کلیدی به وضوح قابل مشاهده هستند و مورد به مورد جدا می شوند به شرح زیر:

1. قفل زبان چرخشی

پانل درب مجهز به قفل زبانه ای از جنس استنلس استیل است. هنگامی که بسته می شود، قفل زبانه صفحه قفل را در سمت داخلی قاب در جعبه محکم می گیرد تا اطمینان حاصل شود که پانل درب محکم بسته شده و نوار آب بندی به سمت پایین فشرده شده است. هسته قفل از فولاد ضد زنگ 304 ساخته شده است که ضد زنگ و ضد گیر است. با توجه به نیاز مشتری، قفل‌های کلید جهانی، قفل‌های مثلثی ضد سرقت یا قفل‌های فنری بازکننده فشاری را می‌توان به‌عنوان گزینه انتخاب کرد که همه از سفارشی‌سازی دسته‌ای پشتیبانی می‌کنند.

2. نوار لاستیکی ضد آب

از منظر داخلی، به وضوح می توان مشاهده کرد که نوار لاستیکی ضد آب EPDM مشکی بدون هیچ گونه درز یا شکستگی در امتداد دایره داخلی پانل درب کاملاً پخش شده است. هنگامی که پانل در بسته می شود، نوار لاستیکی به طور یکنواخت بین پانل در و چارچوب درب جعبه فشرده می شود و یک سطح آب بندی الاستیک پیوسته را تشکیل می دهد که از نفوذ آب باران، گرد و غبار و رطوبت از شکاف در جلوگیری می کند.

3. لبه ضد باران

بالای جعبه مجهز به یک ساختار لبه شیبدار است که به جلو امتداد می یابد. عملکرد این طرح خمشی این است که آب باران را که در امتداد دیوار یا بالای جعبه به سمت پایین جریان می‌یابد به ناحیه‌ای دور از شکاف درب هدایت می‌کند و از تجمع آب در لبه بالایی پانل در و نفوذ به سطح آب‌بندی جلوگیری می‌کند. لبه کلاه و بدنه اصلی جعبه از طریق خمش CNC از همان تخته ساخته شده و به صورت یک تکه در آمده اند. نیازی به جوش نیست و خطر نشتی جوش وجود ندارد.

4. تخته نصب اجزا

داخل جعبه مجهز به صفحات قابل جابجایی قابل جدا شدن برای تثبیت استقطع کننده های مدار، کنتاکتورها، بلوک های ترمینال و سایر قطعات. صفحه نصب از ورق فولادی گالوانیزه یا ورق استنلس استیل ساخته شده و با پیچ به ناودانی های تعبیه شده در پشت جعبه ثابت می شود. طراحی جداشدنی به این معنی است که مشتریان می توانند پیش مونتاژ و سیم کشی اجزا را در خارج از جعبه کامل کنند و سپس کل برد را در جعبه نصب کنند و کارایی نصب در محل را بهبود بخشند.

5. پارتیشن

فضای داخلی جعبه را می توان با توجه به نیاز مشتری به پارتیشن های فلزی مجهز کرد و فضای داخل جعبه را به پارتیشن های الکتریکی مستقل تقسیم کرد. وظایف پارتیشن عبارتند از: دستیابی به جداسازی فیزیکی مدارهای با سطوح ولتاژ مختلف، جداسازی مدار اصلی از مدار کنترل، یا ایجاد فضای محافظ مستقل برای اجزای خاص. پارتیشن به وسیله پیچ به براکت پارتیشن داخل جعبه ثابت می شود و می توان موقعیت آن را با توجه به نقشه های مشتری به صورت انعطاف پذیر تنظیم کرد.

IV. با خطوط تولید واقعی، از شما دعوت می کنیم تا کیفیت را بررسی کنید

چه به یک جعبه توزیع استاندارد ضد باران در فضای باز نیاز داشته باشید یا به یک بدنه جعبه غیر استاندارد که کاملاً مطابق نقشه های پروژه سفارشی شده است، Ouyue Electric می تواند جعبه توزیع فولاد ضد زنگ را ارائه دهد که می تواند آزمایش استفاده در فضای باز را با قابلیت های تولید و استانداردهای کنترل کیفیت کارخانه منبع تحمل کند.

پس از تایید نقشه های محصول، تولید محصول نهایی تنها 7 روز طول می کشد.به ارسال الزامات فنی یا مشخصات جعبه خود خوش آمدید. ما پیشنهادات راه حل و زمان بندی نمونه را در اسرع وقت ارائه خواهیم کرد.
