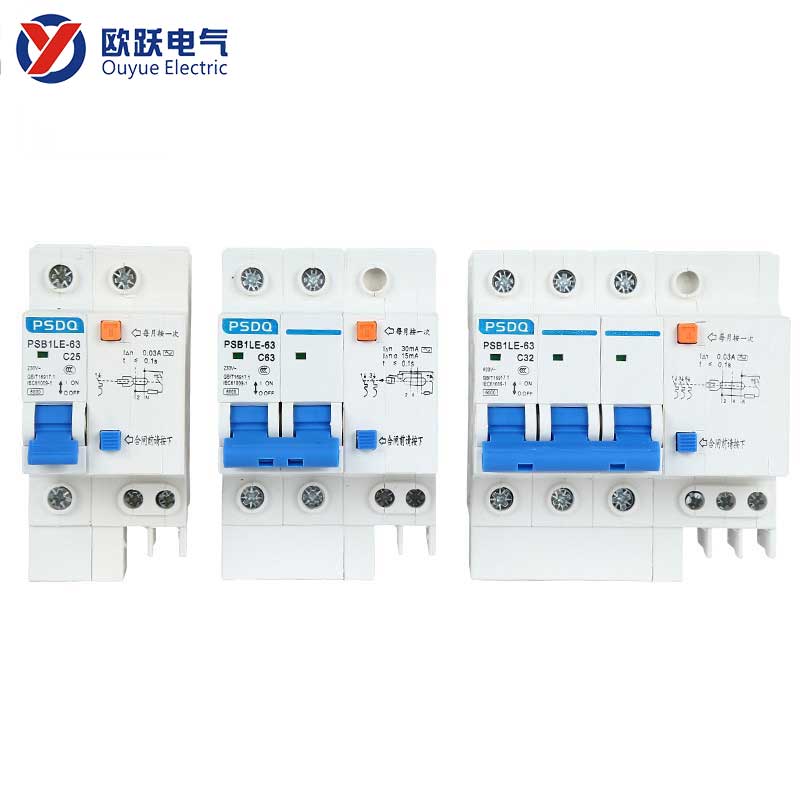

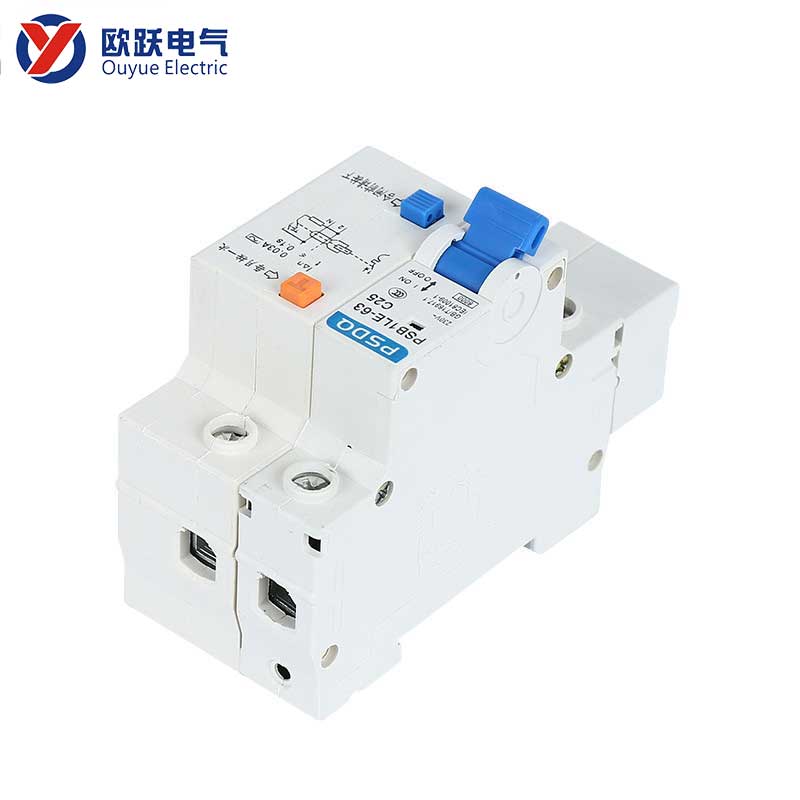

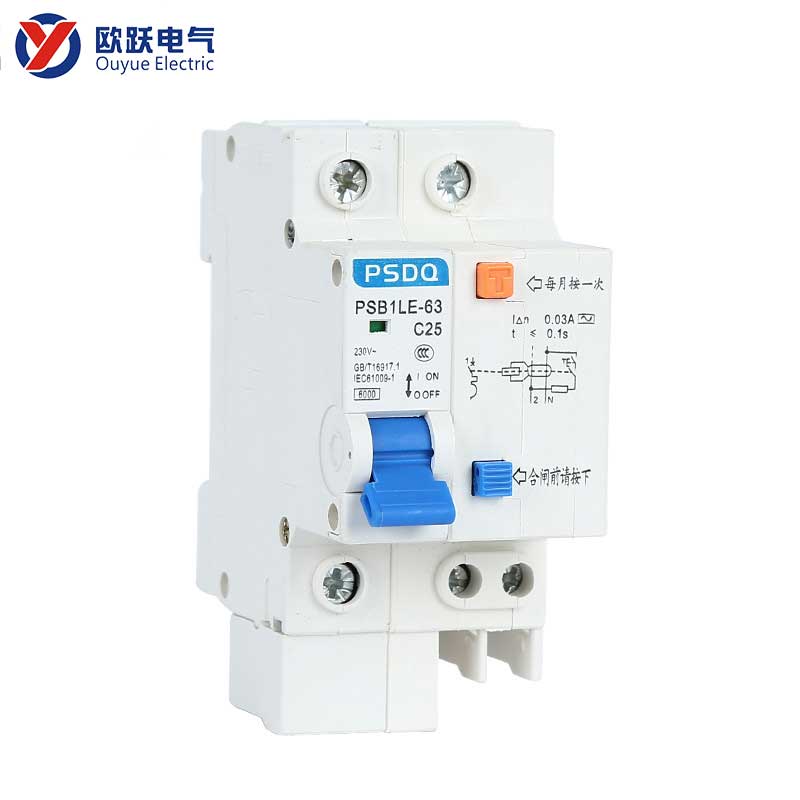

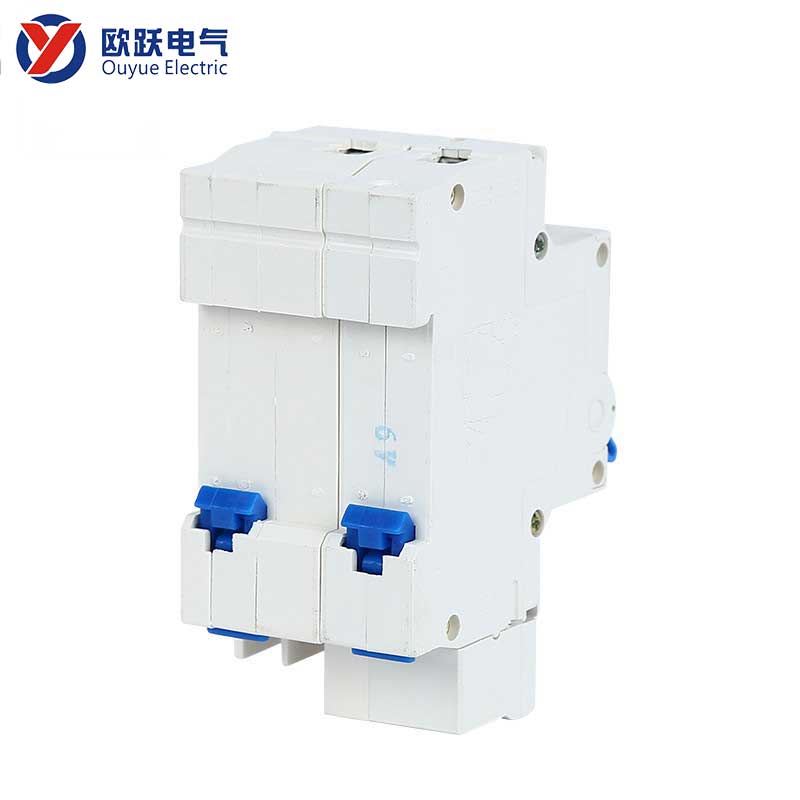

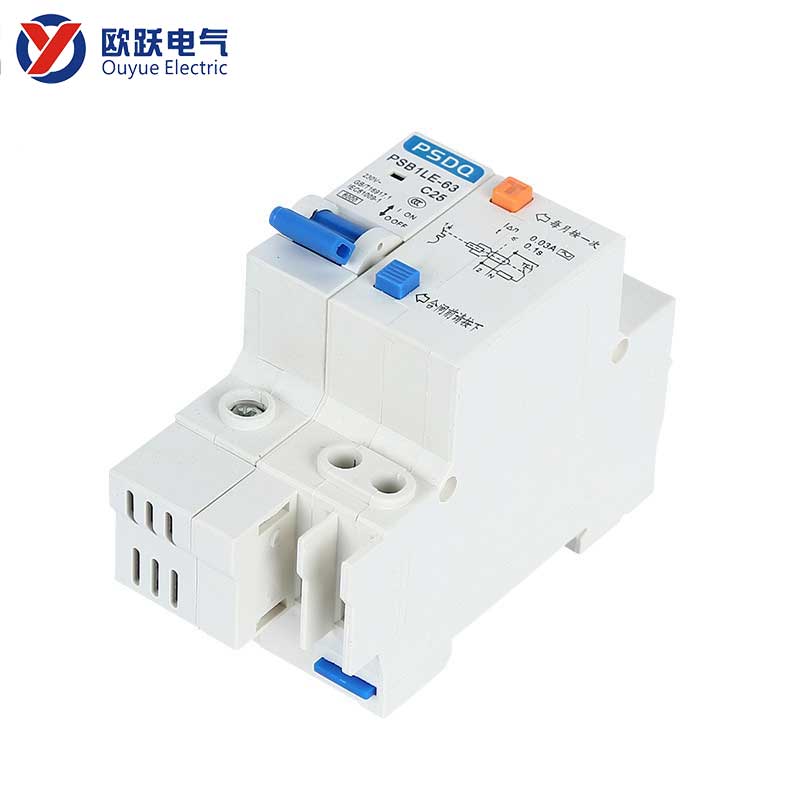

مدار شکن نشتی کوچک 63A 1P+N

معرفی محصول

• در مواجهه با تقاضای روزافزون برای برق تک فاز پرقدرت در محیط‌های مسکونی، تجاری و دیگر محیط‌های مدرن، طرح‌های حفاظتی مدارهای سنتی اغلب نیاز به اشغال دو ماژول فضا دارند (شکن مدار 1P + لوازم جانبی نشتی یا قطع کننده مدار نشتی 2P)، که به راحتی می‌تواند باعث مشکلات چیدمان در جعبه توزیع شود.
• مدار شکن نشتی کوچک 63A 1P+N به طور خلاقانه ای عملکردهای حفاظت از نشتی اضافه بار، اتصال کوتاه و با حساسیت بالا را در عرض تنها یک ماژول استاندارد (18 میلی متر) یکپارچه می کند و می تواند به طور همزمان خط فاز (L) و خط خنثی (N) را بشکند. این می تواند حفاظت کامل ایمنی را برای مدارهای تک فاز با جریان بالا فراهم کند.

مشخصات محصول

مورد پارامتر	توضیحات مشخصات
مدل محصول	مدار شکن نشتی کوچک 63A 1P+N
عدد قطبی	1P+N
جریان نامی	63A
جریان عملیاتی نشتی نامی	30 میلی آمپر
ولتاژ نامی	230 ولت AC 50/60 هرتز
قابلیت تردد	نوع C
روش نصب	نصب ریل استاندارد 35 میلی متری DIN
گواهی	CE

پرسش و پاسخ

س:تفاوت های حفاظتی بین کلیدهای مدار نشتی 1P+N و 2P چیست؟

الف:در عملکردهای اضافه بار، اتصال کوتاه و حفاظت از نشتی در هسته مدار کاملاً معادل است. تفاوت اصلی در ساختار فیزیکی نهفته است: 1P+N از طراحی فشرده تک حالته استفاده می کند، در حالی که 2P دارای عرض دو حالته است. هر دو می توانند به طور همزمان خط L و خط N را قطع کنند.

س:خط خنثی (N) در این مدل چگونه محافظت می شود؟

الف:قطب N این نوع مدارشکن نشتی کوچک 63A 1P+N، تنها به صورت همزمان با خط فاز روشن و خاموش می شود و عملکرد ایزوله را ارائه می دهد. با این حال، معمولاً یک تریپ مغناطیسی حفاظت اضافه بار مستقل ندارد (یعنی اضافه بار قطب N به تنهایی باعث قطع نمی شود). ویژگی آن ارائه حفاظت کامل در برابر نشت و ایزوله دوقطبی ایمن است.
