کابینت توزیع برق جدید XL-21 Ouyue Electric راه اندازی شده است و اولین دسته آن برای کره جنوبی است.

I. تقسیم ساختار بالا و پایین

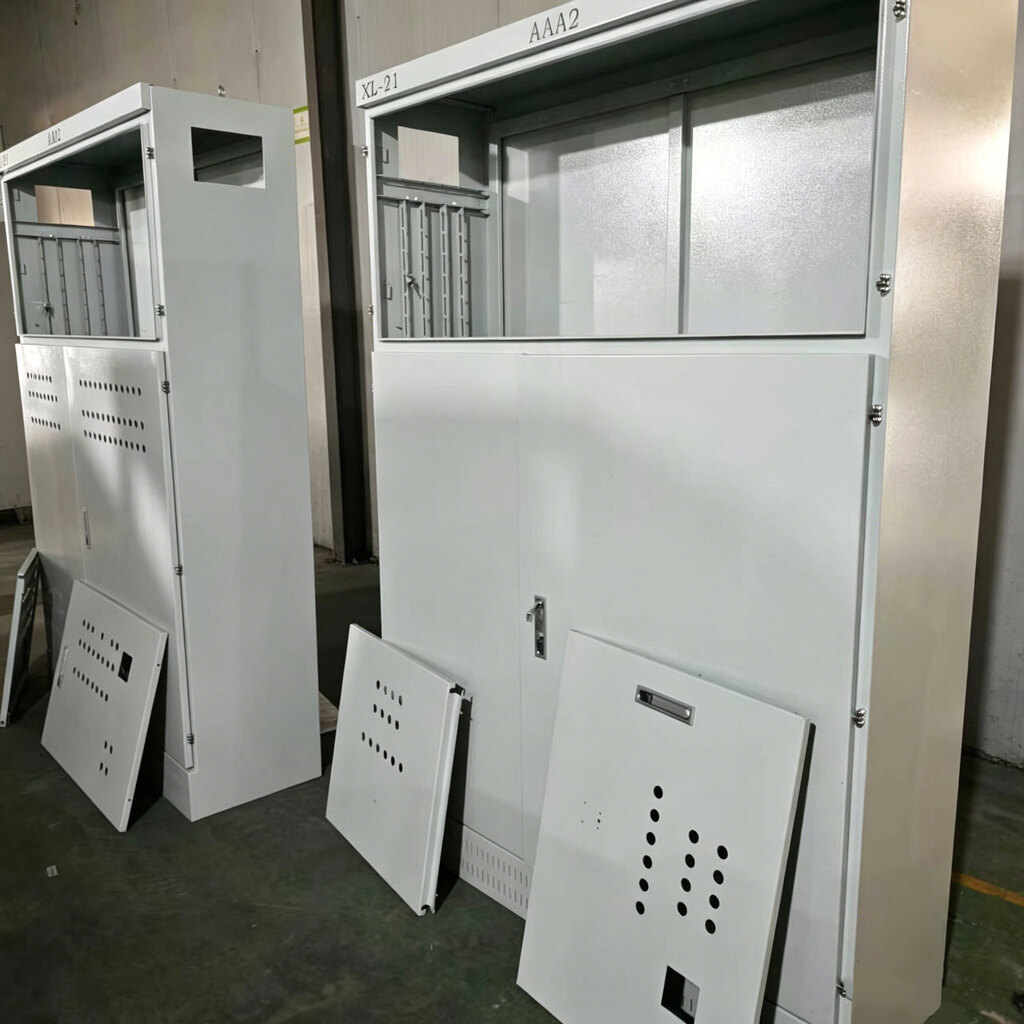

اولین عکس واقعی ظاهر کلی کابینت توزیع برق XL-21 را نشان می دهد. کابینت یک طراحی ساختاری تقسیم شده بالا و پایین را اتخاذ می کند، که به وضوح مناطق عملکردی را به دو فضای مستقل، بالا و پایین تقسیم می کند.

قسمت بالایی: ناحیه پنجره مشاهده ابزار

یک موقعیت نصب پنجره شفاف در بالای کابینت برای چیدمان آمپرمترها، ولت مترها، چراغ های نشانگر، کلیدهای تعویض و سایر اجزای اندازه گیری و نمایشگر در نظر گرفته شده است. پرسنل بهره برداری و نگهداری نیازی به باز کردن درب کابینت ندارند. آنها می توانند پارامترهای الکتریکی را بخوانند و وضعیت عملکرد را در زمان واقعی از طریق پنجره تعیین کنند، که تا حد زیادی کارایی در بازرسی روزانه و تشخیص عیب را بهبود می بخشد. بالای کابینت برای موقعیت های شناسایی در نظر گرفته شده است که می توان با توجه به نیاز مشتری، شماره مدار، پلاک تجهیزات یا برچسب های هشدار ایمنی را چسباند.

قسمت پایین: محفظه عملکرد کلید اصلی

محفظه عملکرد کلید اصلی در پایین کابینت مجهز به قفل درب مستقل است. سطح درب کابینت مجهز به مجموعه‌های متعددی از سوراخ‌های گرد دفع گرما است که کانال‌های هوای همرفتی جلو و عقب را با صفحه پشتی دفع گرما با همان مشخصات در پشت کابینت تشکیل می‌دهند. ضمن اطمینان از تهویه و اتلاف گرما، قطر سوراخ های گرد در نقطه تعادل بین جلوگیری از گرد و غبار و اتلاف گرما کنترل می شود و ورود گرد و غبار را کاهش می دهد. درب انبار مجهز به قفل مکانیکی اختصاصی می باشد تا از سوء استفاده پرسنل غیر مجاز و رعایت الزامات مدیریت ایمنی الکتریکی سایت های صنعتی جلوگیری شود.

II. سیستم نصب قابل تنظیم داخلی: یک مجموعه از کابینت با چندین طرح توزیع برق سازگار است

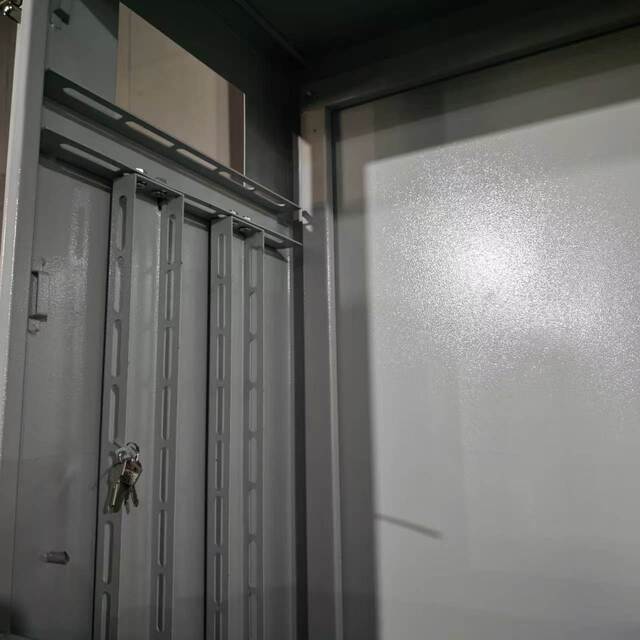

دومین عکس واقعی بر روی جزئیات ساختاری داخلی کابینت توزیع برق XL-21 تمرکز دارد و اصلی ترین ویژگی طراحی این محصول - سیستم نصب کاملاً قابل تنظیم را به نمایش می گذارد.

چندین مجموعه از ستون های نصب قابل تنظیم را از قبل نصب کنید

فضای داخلی کابینت با چندین ستون نصب طولی که هر کدام دارای سوراخ های بلند هستند از قبل نصب شده است. ریل های راهنمای نصب و صفحات نصب را می توان آزادانه در ارتفاع بالا و پایین در امتداد ستون ها تنظیم کرد. این بدان معنی است که کابینه یکسان را می توان به طور انعطاف پذیر با مشخصات مختلف کلیدهای مدار قالب گیری شده، کنتاکتورهای AC، رله های حرارتی و شینه های مسی مطابق با طرح توزیع برق واقعی تطبیق داد. خواه سوئیچ اصلی 200A باشد یا 630A، و خواه پیکربندی چند حلقه ای یا چند حلقه ای باشد، موقعیت های نصب را می توان در صورت نیاز بدون نیاز به تعویض کابینت مرتب کرد.

محفظه های انبار مستقل است و برق قوی و ضعیف جدا شده است

ناحیه ابزار و محفظه کلید اصلی توسط پارتیشن‌های فلزی از هم جدا می‌شوند تا سیم‌کشی جداگانه برای برق قوی و ضعیف حاصل شود. این طرح دارای دو معنی قابل توجه است: اولاً تداخل الکترومغناطیسی ایجاد شده توسط جریان زیاد در مدار اصلی در محفظه پایینی جدا شده است و بر دقت اندازه گیری ابزار و خطوط سیگنال در محفظه بالایی تأثیر نخواهد گذاشت. ثانیاً، هنگام بازرسی کلید اصلی، مدار ابزار بالایی را ایزوله نگه دارید تا خطر تماس تصادفی کاهش یابد. تخته پارتیشن سوراخ های مسیریابی سیم را ذخیره می کند و در نقاط عبور کابل، دهانه های محافظ لاستیکی برای جلوگیری از بریده شدن لایه عایق در نظر گرفته شده است.

III. ورق فولادی نورد سرد + پوشش پودری الکترواستاتیک: محافظت طولانی مدت برای توزیع نیروی داخل ساختمان را فراهم می کند

کابینت توزیع برق XL-21 از فولاد نورد سرد با کیفیت بالا ساخته شده است که از طریق برش لیزری یکپارچه و خمش CNC شکل گرفته است و گوشه ها با استفاده از اتصالات پیچ و مهره مونتاژ شده اند. در مقایسه با سازه های کاملاً جوش داده شده، مجموعه پیچ و مهره یکپارچگی سازه را تضمین می کند و در عین حال راحتی بیشتری را برای جداسازی قطعات، تعمیر و نگهداری و جایگزینی یا ارتقاء اجزای داخلی ارائه می دهد.

سطح کابینت با پوشش پودری الکترواستاتیک پوشش داده شده است که دارای روکش خاکستری مات و سفید است. در مقایسه با پاشش رنگ سنتی، پوشش پودری الکترواستاتیک چسبندگی قوی تر و مقاومت بالاتری در برابر ضربه و خوردگی ارائه می دهد. در محیط‌های صنعتی سرپوشیده – مانند کارگاه‌ها، کارخانه‌ها و پست‌ها – در استفاده طولانی‌مدت بدون بریدگی یا زنگ زدگی بادوام می‌ماند. پوشش مات خاکستری-سفید زیبایی تمیز و مدرنی را ارائه می دهد که مکمل طراحی استاندارد اتاق های توزیع در محیط های مختلف صنعتی است.

هر کابینت به طور استاندارد به یک پانل پشتی مجهز شده است که دارای سوراخ‌های تهویه است که با سوراخ‌های تهویه دایره‌ای روی در هماهنگ شده است تا یک کانال انتقال هوای طبیعی ایجاد کند. درب دارای یک قفل مکانیکی اختصاصی است و کلیدها به صورت مرکزی مدیریت می شوند تا اطمینان حاصل شود که فقط برقکاران مجاز می توانند به محفظه کلید اصلی دسترسی داشته باشند و از ورود غیرمجاز جلوگیری شود.

IV. صادرات به کره جنوبی: سازگار با استانداردهای توزیع برق صنعتی خارج از کشور

این دسته از کابینت های توزیع برق XL-21 برای مشتری کره ای سفارشی شده است، با انطباق سطح ولتاژ، انتخاب مشخصات شینه و ابعاد کابینت مطابق با نیازهای فنی مشتری تنظیم شده است. بازار توزیع برق صنعتی کره جنوبی دو تقاضای کلیدی برای تجهیزات دارد: اول، ایزوله سازی استاندارد شده با ولتاژ بالا و ولتاژ پایین. دوم، سازگاری در نصب کابینت داخلی - خطوط تولید کارخانه اغلب به تنظیماتی در تنظیمات مدار قدرت بر اساس تغییر وظایف تولید نیاز دارند، و یک سیستم نصب قابل تنظیم دقیقاً این نیاز انعطاف پذیر را برآورده می کند.

از چین به کره جنوبی، مسیر حمل و نقل دریایی کوتاه است و ترخیص کالا از گمرک بسیار کارآمد است. Ouyue Electric بسته‌بندی استاندارد صادراتی متناسب با بازار کره را ارائه می‌کند: جعبه‌های چوبی بخور با لایه‌های محافظ فیلم حباب‌دار سفارشی، و محفظه‌های جداگانه برای کابینت‌ها و لوازم جانبی برای اطمینان از ایمنی محصول در حین حمل و نقل اقیانوس و حمل‌ونقل داخلی.

V. راه حل توزیع برق خود را از XL-21 سفارشی کنید

راکابینت توزیع برق XL-21آخرین دستاورد Ouyue Electric در زمینه توزیع برق صنعتی است. از سیستم نصب قابل تنظیم تا ساختار انبار اسپلیت، از فرآیند پوشش پودری ورق فولادی نورد سرد گرفته تا راحتی مونتاژ و نگهداری پیچ و مهره، هر طراحی به سمت سناریوهای استفاده واقعی است.

پس از تایید نقشه های محصول، تولید محصول نهایی تنها 7 روز طول می کشد. چه نیاز به پیکربندی استاندارد یا سفارشی سازی عمیق با توجه به نقشه های پروژه داشته باشید، ما از شما برای ارسال الزامات فنی خود استقبال می کنیم. ما پیشنهادات راه حل و زمان بندی نمونه را به شما ارائه خواهیم کرد.
