Ouyue Electric یک پوسته جعبه توزیع فلزی جدا شده دو لایه راه اندازی کرده است: با مناطق جریان قوی و ضعیف مجزا و ناودانی های از پیش نصب شده، زمان مونتاژ مجموعه های کامل را کوتاه می کند.

I. تیراندازی واقعی تولید انبوه: کابینت های استاندارد در ردیف قرار می گیرند و از خط تولید خارج می شوند و قابلیت تحویل دسته ای را به طور مستقیم ارائه می دهند.

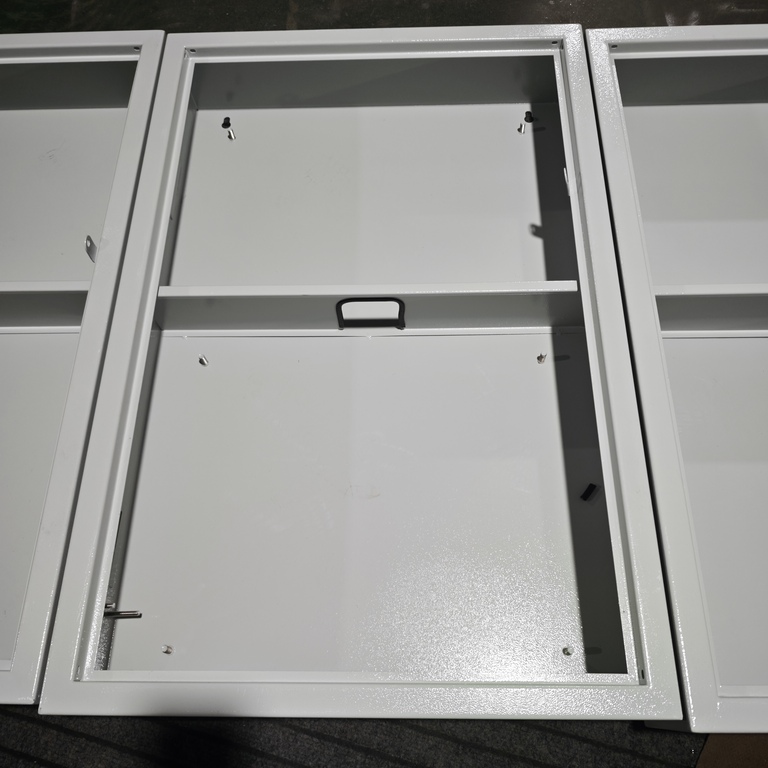

اولین عکس واقعی صحنه‌ای از یک ردیف پوسته‌های جعبه توزیع فلزی دولایه جدا شده را در کنار هم در محل مونتاژ کارگاه به تصویر کشید. بدنه کابینت هنوز پانل در را نصب نکرده است، اما جزئیات فرآیند ورق فلزی خود بدنه جعبه کاملاً آشکار است - لبه‌ها و گوشه‌های قاب منظم هستند، خطوط لبه خمشی مرتب هستند و جوش‌ها بدون فرز صاف هستند.

بدنه اصلی کابینت از ورق فولادی نورد سرد مرغوب ساخته شده است که با برش لیزری و خمش CNC به صورت یک تکه شکل می گیرد. قاب جعبه ضخیم و تقویت شده است، با قابلیت تحمل بار قوی و مقاومت در برابر ضربه. سطح برای زدودن زنگ زدگی و پوشش پودری اپوکسی الکترواستاتیک با دمای بالا تحت فسفاته شدن قرار گرفته است. پوشش سفید عاج مات، با سطح رنگ یکنواخت و صاف است.

 از ویژگی های آن جلوگیری از زنگ زدگی، مقاومت در برابر خوردگی، مقاومت در برابر خراش است و مستعد زرد شدن نیست و برای استفاده طولانی مدت در محیط های داخلی خشک مناسب است. ظاهر سفید پودری ساده و مدرن است و هماهنگی بالایی با محیط دکوراسیون داخلی کارخانه ها، اتاق های توزیع ساختمان، آزمایشگاه ها و ... دارد.

پیوند فرآیند	روش پردازش	تابع
مواد پایه	ورق فولادی نورد سرد با کیفیت بالا که توسط خمش CNC در یک قطعه تشکیل شده است	استحکام بالا، مستعد تغییر شکل نیست و قاب ضخیم و تقویت شده است
جوشکاری	جوش نقطه ای دقیق، با سطح درز جوش صاف	فونداسیون آب بندی خوب است، بدون سوراخ یا لبه های تیز
پیش درمان	فسفاته برای زدودن زنگ	چسبندگی پوشش های پودری را افزایش داده و یک لایه پایه ضد زنگ ایجاد کنید
پوشش	پوشش پودری اپوکسی الکترواستاتیک با دمای بالا، سفید مات عاج	ضد زنگ، ضد خوردگی، ضد خش و غیر مستعد زرد شدن

II. توضیح دقیق ساختار داخلی: پارتیشن پارتیشن یکپارچه + ناودانی از پیش نصب شده، ساده کردن مجموعه کامل از سطح ورق فلزی

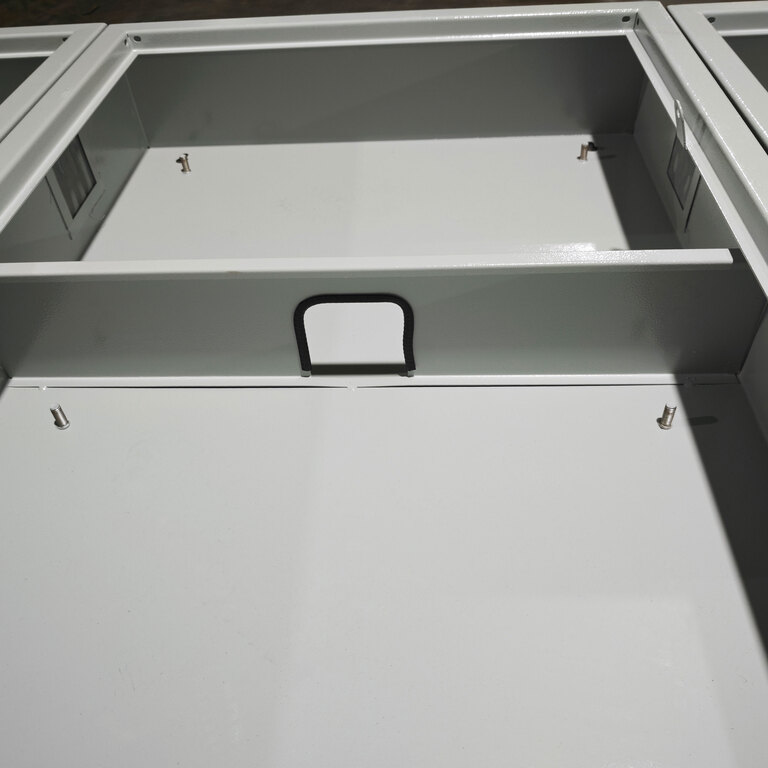

دومین عکس واقعی ساختار داخلی کابینت را باز می کند و به وضوح طراحی اصلی این محصول - پارتیشن دو لایه و سیستم گل میخ از پیش نصب شده را نشان می دهد.

تخته پارتیشن فلزی یکپارچه: برق قوی و ضعیف از هم جدا می شوند و سیم کشی مرتب است

یک صفحه پارتیشن فلزی یکپارچه به صورت افقی در داخل جعبه نصب شده است و حفره داخلی را به دو محفظه نصب مستقل در بالا و پایین تقسیم می کند. پارتیشن جوش داده شده و به قاب جعبه ثابت می شود و دارای استحکام بالا، مقاومت در برابر خمش و توانایی پشتیبانی از قطعات الکتریکی سنگین تر است. ارزش اصلی این ساختار در دستیابی به جداسازی برق قوی و ضعیف یا آرایش سلسله مراتبی اجزا است:

محفظه بالایی:می توان از آن برای نصب اجزای کنترل و سیگنال مانند ابزار، چراغ های نشانگر، ماژول های PLC، بلوک های ترمینال و غیره استفاده کرد.

محفظه پایین:برای چیدمان اجزای برق مدار اصلی مانند کلیدهای مدار، کنتاکتورها، رله های حرارتی و شینه های مسی استفاده می شود.

محفظه های بالایی و پایینی از نظر فیزیکی ایزوله شده اند تا از تداخل الکترومغناطیسی تولید شده توسط جریان زیاد در مدار اصلی بر دقت سیگنال مدار کنترل جلوگیری شود. در عین حال، تداخل متقاطع خطوط به طور قابل توجهی کاهش می یابد و خطوط تمایز در یک نگاه در طول تعمیر و نگهداری مشخص می شوند.

گذر سیم: محفظه های بالا و پایین به هم متصل هستند و از سیم پیچی جانبی استفاده نمی شود

در وسط پارتیشن یک گذرگاه سیم نواری شکل بلند باز می شود. سیم های بین محفظه بالایی و پایینی را می توان مستقیماً از طریق این گذرگاه بدون نیاز به دور زدن کنار جعبه برای سیم کشی متصل کرد. این طراحی دقیق باعث می شود مسیر سیم کشی کوتاه ترین و منظم ترین باشد. سینی‌های کابل را می‌توان مستقیماً با گذرگاه‌های کابل برای چیدمان هم‌تراز کرد و به طور همزمان کارایی مونتاژ و جذابیت زیبایی را افزایش داد.

گل میخ های ثابت از پیش نصب شده از جنس استنلس استیل در چهار گوشه: عدم نیاز به سوراخ کاری و ضربه زدن در محل

گل میخ های ثابت فولادی ضد زنگ در چهار گوشه هر دو بخش بالایی و پایینی کابینت از قبل جوش داده شده است، یک ویژگی کلیدی طراحی که زمان مونتاژ کلی را به طور قابل توجهی کاهش می دهد. در نصب کابینت‌های سنتی، نصب قطعات الکتریکی به اندازه‌گیری، موقعیت‌یابی، حفاری و ضربه زدن در محل نیاز دارد – فرآیندهایی که نه تنها زمان‌بر هستند، بلکه خطر ایجاد سوراخ‌های نادرست که منجر به نصب ناایمن می‌شوند را نیز به همراه دارند. با ناودانی های از پیش نصب شده، این فرآیند به مرحله ساخت ورق فلزی منتقل می شود. پس از دریافت کابینت، مونتاژکنندگان می توانند به طور مستقیم ابزارها، ریل های قطع کننده مدار، صفحات پشتی نصب، بلوک های ترمینال و سایر قطعات را با استفاده از پیچ و مهره های روی ناودانی های از پیش سوراخ شده ایمن کنند و نیازی به ماشینکاری در محل را از بین ببرند.

با در نظر گرفتن جعبه توزیع با 10 مدار به عنوان مثال، طراحی پیچ از پیش نصب شده می تواند تقریباً 30 تا 40 دقیقه در زمان مونتاژ صرفه جویی کند. در سفارشات مهندسی در مقیاس بزرگ، صرفه جویی انباشته در هزینه های کار و زمان قابل توجه است.

III. بدنه درب و نصب: مجموعه کامل، مناسب برای سناریوهای کاربردی مختلف

سمت چپ جعبه برای نصب لولای درب در نظر گرفته شده است و با درب جعبه سفید رنگ با همان مشخصات هماهنگ شده است. در تصویر مشاهده می شود که پانل های درب همان دسته در کنار قرار گرفته اند و منتظر مونتاژ هستند. بدنه درب بنا به نیاز مشتری می تواند به قفل و پنجره دید مجهز شود. پس از بسته شدن، می تواند به محافظت در برابر گرد و غبار دست یابد و از اشتباه افراد غیر حرفه ای جلوگیری کند.

روش نصب از نوع اکسپوز دیواری استفاده می کند. پشت جعبه دارای سوراخ های آویزان است که می توان آنها را مستقیماً بدون براکت های اضافی روی دیوار ثابت کرد. برای سناریوهایی که نیاز به نصب روی زمین دارند، یک براکت پایه نیز می‌تواند به صورت اختیاری مجهز شود.

IV. سناریوهای کاربردی معمولی

ساختار استاندارد ورق فلزی پوسته جعبه توزیع فلزی جدا شده دو لایه و سیستم گل میخ از پیش نصب شده انعطاف پذیر آن را برای انواع سناریوهای توزیع برق و کنترل داخلی مناسب می کند.

توزیع برق ساختمان: جعبه های توزیع طبقه، جعبه های کنترل روشنایی، کلیدهای اصلی و سوئیچ های انشعاب به ترتیب در محفظه های بالایی و پایینی چیده شده اند.

کنترل صنعتی:کابینت کنترل PLC، جعبه کنترل الکتریکی برای تطبیق تجهیزات. کنترلرها و پایانه ها در محفظه بالایی نصب شده اند و اجزای درایو در محفظه پایینی چیده شده اند.

کارگاه آزمایشگاهی و تمیز:ظاهر پوشیده شده با پودر سفید با محیط داخلی هماهنگ است و نیازهای ضد گرد و غبار و زیبایی شناسی سناریوهای تمیز را برآورده می کند.

تدارکات مهندسی دسته ای:ساختار استاندارد از تولید در مقیاس بزرگ و تحویل سریع پشتیبانی می کند، مناسب برای تطبیق متمرکز پروژه های ساختمانی در مقیاس بزرگ.

V. از ورق فلز تا مجموعه کامل: فرآیند مونتاژ خود را با پوسته های استاندارد ساده کنید

Ouyue Electric متعهد به ارائه راه حل های کارآمدتر و استاندارد شده برای محفظه الکتریکی به مشتریان استسطح تولید ورق فلزی. محفظه های فلزی دو محفظه دارای پارتیشن بندی یکپارچه، گل میخ های نصب شده از پیش نصب شده، و یک قاب استاندارد هستند که به سازندگان پانل و پیمانکاران مهندسی محصولاتی را ارائه می دهد که استحکام ساختاری را با سهولت مونتاژ ترکیب می کند.

پس از تایید نقشه های محصول، تنها 7 روز طول می کشد تا محصول نهایی تکمیل شود.چه به مشخصات استاندارد یا طرح های سفارشی بر اساس نقشه های خود نیاز داشته باشید،لطفا شرایط فنی خود را برای ما ارسال کنید،و ما به سرعت پیشنهادات راه حل و برنامه ریزی تولید نمونه را ارائه خواهیم داد.
