هنگامی که جعبه شارژ ضربه خورده است: طراحی ساختار مقاوم در برابر ضربه IK10 جعبه شارژ سفارشی EV فولاد ضد زنگ

I. شمع های شارژ عمومی در حال حاضر ممکن است در اثر ضربه بیشتر از زنگ زدگی ناشی از باران آسیب کشنده ای متحمل شوند

در بهره برداری و نگهداری روزانه از ایستگاه های شارژ عمومی، میزان آسیب جعبه اغلب بیش از انتظارات است:

• هنگامی که یک راننده مبتدی هنگام حرکت معکوس، شمع شارژ را کمی خراش می دهد، جعبه آهنی معمولی مستقیماً فرو رفته و تغییر شکل می دهد و پانل در نمی تواند به طور معمول بسته شود.
• در صورت عدم مراقبت در شب، بدنه جعبه در اثر لگد زدن، چکش زدن یا حتی قفل کردن توسط انسان آسیب می بیند و باعث آشکار شدن و آسیب رساندن به ماژول های داخلی می شود.
• جعبه توزیع شمع شارژ در فضای باز مورد اصابت شاخه های در حال سقوط، تگرگ یا سنگ های پرنده ساختمانی قرار گرفت و بدنه جعبه با دیواره نازک فورا سوراخ شد.

      این سناریوها به یک شاخص اصلی اشاره می کنند: توانایی مقاومت در برابر شوک های مکانیکی خارجی. برخلاف شمع های شارژ خانگی که به طور ایمن در گاراژهای خصوصی آویزان شده اند، جعبه های شارژ عمومی باید با مشکلاتی که در محیط های بیرونی با آن مواجه می شوند مقابله کنند. با این حال، در حال حاضر، تعداد زیادی از جعبه‌های شارژ موجود در بازار همچنان از صفحات نازک 1.0 میلی‌متری یا حتی 0.8 میلی‌متری استفاده می‌کنند که فقط الزامات حفاظتی اولیه را برآورده می‌کنند و تا رسیدن به مقاومت مکانیکی مورد نیاز در محیط‌های عمومی فاصله زیادی دارند.

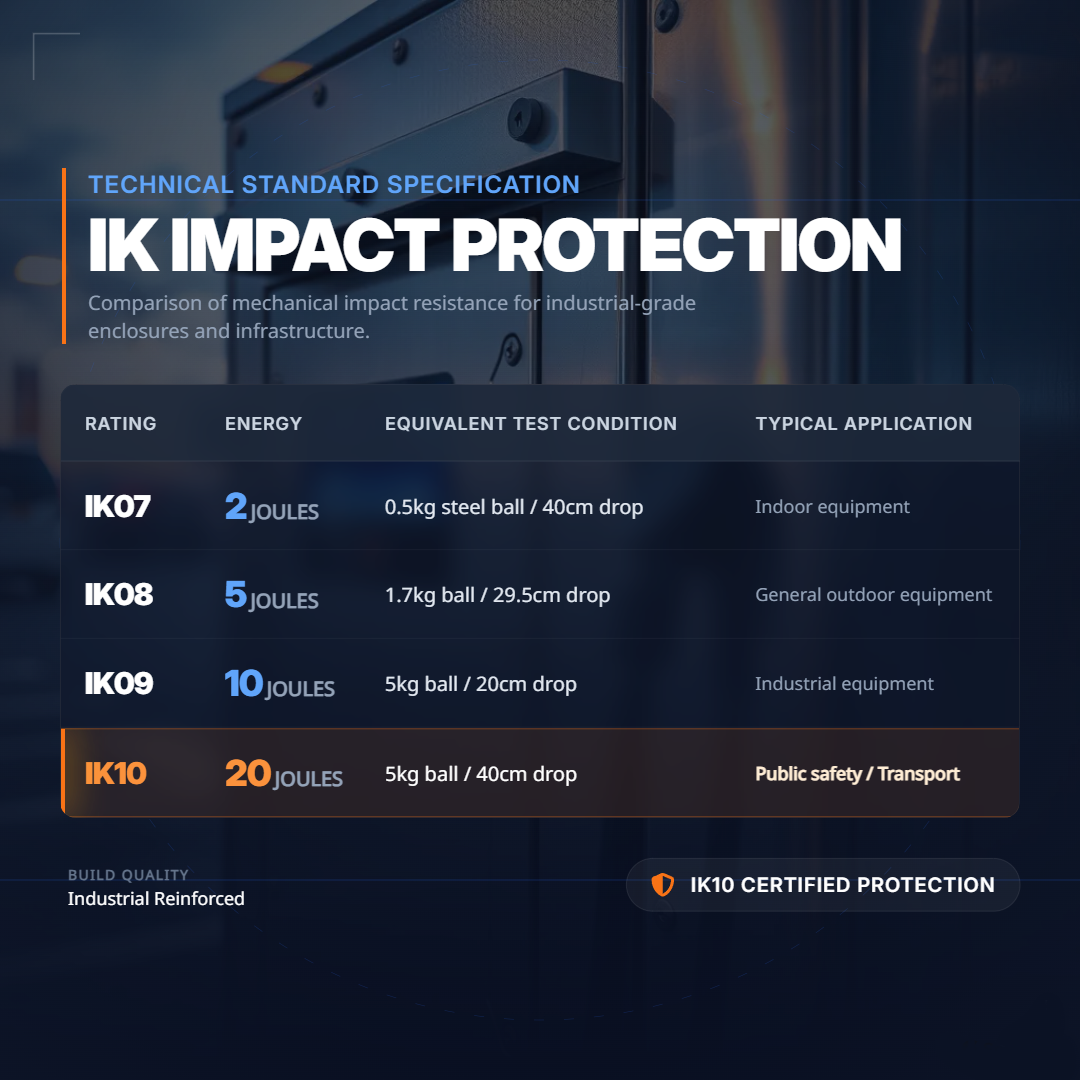

II. تفسیر سطح IK: IK10 چیست؟ چقدر قدرتمند است؟

درجه IK سطح حفاظتی محفظه ها در برابر شوک مکانیکی خارجی است که توسط استاندارد IEC 62262 تعریف شده است، از IK00 (بدون حفاظت) تا IK10 (حداکثر حفاظت) با مجموع 11 سطح. برای امکانات شارژ عمومی، IK10 به عنوان بالاترین معیار ایمنی در صنعت شناخته می شود.

جعبه شارژ EV از جنس استنلس استیل Ouyue Electric از همان ابتدا با IK10 به عنوان هدف معیار طراحی شده بود و تضمین می کرد که ساختار جعبه دست نخورده باقی می ماند و ماژول شارژ داخلی تحت اکثریت قریب به اتفاق ضربه های تصادفی و عمدی ایمن و بدون نگرانی است.

III. راز پشت Ouyue Electric IK10

1. رسیدن به IK10 به سادگی "ضخیم کردن ورق" نیست.

Ouyue Electric یک سیستم مقاوم در برابر ضربه را از دو بعد ایجاد می کند: انتخاب مواد و فرآیند جوش304 صفحات فولادی ضد زنگ که از 1.5 میلی متر شروع می شود.

مقاومت در برابر ضربه جعبه های توزیع فولاد ضد زنگ ابتدا از خود ماده ناشی می شود. استحکام تسلیم فولاد ضد زنگ 304 ≥205MPa است که بیش از 1.5 برابر صفحات فولادی معمولی نورد سرد است. ما انتخاب مواد متمایز را بر اساس محیط های مختلف نصب ارائه می دهیم.

ضخامت ورق	مدل قابل اجرا	هدف مقاوم در برابر ضربه
1.5 میلی متر	نسخه استاندارد	حفاظت اولیه برای IK09
2.0 میلی متر	نسخه پیشرفته	منطقه هسته IK10
2.5 میلی متر	نسخه Extreme Environment	افزونگی ایمنی IK10+

2. کیفیت جوش جعبه به طور مستقیم عملکرد کلی مقاومت در برابر ضربه را تعیین می کند.

Ouyue Electric از ایستگاه کاری ربات جوشکاری برای انجام جوشکاری کامل در چهار گوشه جعبه اصلی استفاده می کند.

• بر خلاف جوشکاری نقطه‌ای دستی سنتی (که در آن فقط چند نقطه تحت فشار قرار می‌گیرند)، تفنگ جوشکاری ربات با سرعت ثابتی در امتداد درز حرکت می‌کند و عمق نفوذ به طور یکنواخت در 70 تا 80 درصد ضخامت صفحه کنترل می‌شود.
• درز جوش تحت عملیات ترشی و غیرفعال سازی قرار می گیرد و از استحکام و مقاومت در برابر خوردگی به طور همزمان اطمینان حاصل می کند.
• برای چهار گوشه قاب در که بیشتر ضربه می‌خورند، صفحات تکیه‌گاه گوشه‌های اضافی جوش داده می‌شوند تا یک ساختار مثلثی پایدار تشکیل دهند.

IV. از طراحی تا نمونه سازی: یک جعبه شارژ از جنس استنلس استیل تحویل دهید که می تواند در عرض 7 روز ضربه را تحمل کند.

چه در حال ارائه تسهیلات شارژ برای مناطق خدمات بزرگراه، فضاهای پارکینگ کنار جاده شهری یا گاراژهای زیرزمینی مراکز خرید باشید، Ouyue Electric می تواند راه حل های ساختاری را بر اساس نیازهای خاص شما برای سطوح IK تنظیم کند.

ما قول می دهیم که محصول نهایی را می توان ظرف تنها 7 روز پس از تایید نقشه های محصول ساخت. به ارسال عکس های صحنه نصب، سطح حفاظت مورد انتظار و اندازه جعبه مورد نیاز خوش آمدید.

مهندسان ما یک راه حل فنی کامل از جمله طرح دنده های تقویت کننده، انتخاب لولا و پیشنهادات درمان سطح را ارائه می دهند. جعبه شارژ خود را حتی در خشن ترین محیط های عمومی مانند همیشه محکم نگه دارید.
